HM-11 Bluetooth Modülü: Genel Özellikleri

HM-11, düşük güç tüketimi ve kompakt tasarımı ile dikkat çeken Bluetooth 4.0 (BLE) tabanlı bir modüldür. Gelişmiş kablosuz iletişim projeleri için ideal olan bu modül, mikrodenetleyicilerle kolayca entegre edilebilir. Bu yazıda, HM-11 Bluetooth modülünün teknik detaylarını, bağlantı yöntemlerini ve kullanım alanlarını kapsamlı bir şekilde ele alacağız.

HM-11 Bluetooth Modülünün Teknik Özellikleri

HM-11, CC2541 çipi ile donatılmış olup Bluetooth Low Energy (BLE) protokolünü destekler. Teknik özellikleri aşağıdaki gibidir:

• Çalışma Gerilimi: 3.3V
• Güç Tüketimi: Düşük güç tüketimli BLE 4.0 standardı
• Çalışma Frekansı: 2.4 GHz ISM bandı
• Maksimum İletim Gücü: +4dBm
• Alıcı Hassasiyeti: -93dBm
• Veri Hızı: 1 Mbps

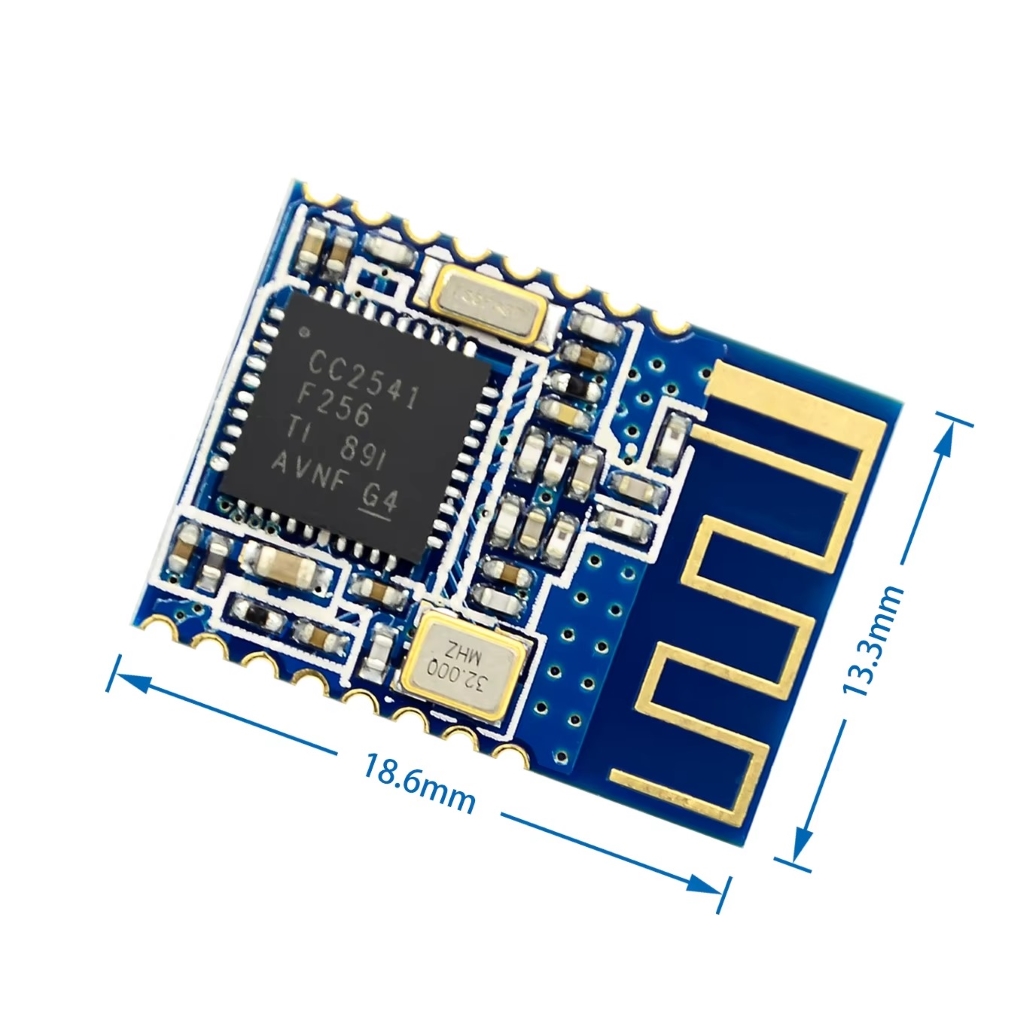

• Modül Boyutları: 13.5mm x 18mm x 2.3mm
• İletişim Arayüzü: UART (Baud Hızı: 9600 varsayılan)
• Menizil: Açık alanda yaklaşık 100 metre
• Protokol Desteği: Bluetooth 4.0 BLE
• Firmware Güncelleme Desteği: OTA (Over-the-Air) ile yazılım güncellenebilir

HM-11, düşük güç tüketimi gerektiren IoT projelerinde yaygın olarak tercih edilir. Özellikle taşınabilir cihazlar ve batarya ile çalışan sistemler için uygundur.

HM-11 Bluetooth Modülünün Bağlantı Şeması ve Kurulumu

HM-11’in bağlantısını yapmak için aşağıdaki adımları takip edebilirsiniz:

1. Güç Bağlantısı:
   • VCC pini 3.3V’a bağlanmalıdır.
   • GND pini, devrenin toprak hattına bağlanmalıdır.
2. UART Bağlantısı:
   • TX pini, mikrodenetleyicinin RX pinine bağlanmalıdır.
   • RX pini, mikrodenetleyicinin TX pinine bağlanmalıdır.
   • Bağlantı hızı 9600 baud olarak ayarlanmalıdır.
3. Modülün Konfigürasyonu:
   • AT komutları ile modül yapılandırılabilir.
   • Örneğin, cihazın adını değiştirmek için AT+NAME=HM11_Modul komutu kullanılabilir.
   • Bağlantı durumunu kontrol etmek için AT+STATE? komutu kullanılabilir.

Bağlantı sırasında dikkat edilmesi gereken en önemli nokta, HM-11 modülünün yalnızca 3.3V ile çalıştığıdır. 5V seviyesindeki sinyaller doğrudan bağlanmamalıdır. Aksi halde modül zarar görebilir.

HM-11 Bluetooth Modülünün Kullanım Alanları

HM-11, geniş bir kullanım yelpazesine sahiptir. Başlıca kullanım alanları şunlardır:

• Kablosuz Sensör Ağları: IoT projelerinde çevresel verileri kablosuz olarak iletmek için kullanılır.
• Akıllı Ev Otomasyonu: Işıklar, kapılar ve diğer akıllı cihazların kablosuz kontrolü için idealdir.
• Giyilebilir Teknolojiler: Akıllı saatler ve sağlık takip cihazlarında enerji tasarruflu iletişim sağlar.
• Robotik Uygulamalar: Kablosuz veri aktarımı ile robotların uzaktan kontrol edilmesini sağlar.
• Mobil Uygulama Entegrasyonu: Bluetooth destekli mobil uygulamalar aracılığıyla cihazlara erişim sağlar.

Düşük güç tüketimi sayesinde, HM-11 özellikle taşınabilir cihazlarda uzun pil ömrü sunar.

HM-11 Modülünün Avantajları

HM-11 modülü, rakiplerine kıyasla birçok avantaja sahiptir:

• Düşük Güç Tüketimi: BLE 4.0 protokolü sayesinde minimum enerji harcar.
• Kolay Entegrasyon: Mikrodenetleyiciler ile UART üzerinden doğrudan haberleşebilir.
• Geniş Menzil: Açık alanda yaklaşık 100 metreye kadar bağlantı sağlayabilir.
• Esnek Yapılandırma: AT komutları ile cihaz adı, bağlantı süresi gibi parametreler değiştirilebilir.
• Küçük Boyut: Kompakt tasarımı sayesinde dar alanlara kolayca entegre edilebilir.

HM-11 Bluetooth modülü, düşük güç tüketimi ve güçlü kablosuz iletişimi ile IoT projelerinden akıllı cihazlara kadar geniş bir alanda kullanılmaktadır. Mikrodenetleyicilerle kolay entegrasyonu, uzun menzili ve düşük maliyeti sayesinde en popüler BLE modüllerinden biridir. Bluetooth 4.0 teknolojisinin avantajlarından yararlanmak isteyenler için ideal bir seçimdir.
