DIP ve SMD Paket Tipleri: Özellikler, Farklar ve Avantaj-Dezavantaj Analizi

DIP ve SMD Paket Tiplerine Giriş

Elektronik devrelerde bileşenlerin montajı, devrenin verimliliği, dayanıklılığı ve boyutları üzerinde büyük etkiye sahiptir. Bu montaj tiplerinden ikisi olan DIP (Dual Inline Package) ve SMD (Surface Mount Device), farklı projelere özel avantaj ve dezavantajlar sunar. DIP bileşenler genellikle geleneksel lehimleme ve prototipleme için tercih edilirken, SMD bileşenler daha küçük, yüksek frekanslı ve otomatik montaja uygun projeler için idealdir.

DIP (Dual Inline Package) Özellikleri

Plastik veya seramik kılıf içinde yer alan, genellikle iki sıra pin dizilimine sahip bir bileşen türüdür. Montaj sırasında, PCB yüzeyine dikey olarak yerleştirilir ve lehimleme işlemi delik içinden yapılır. DIP bileşenleri, özellikle mikrodenetleyiciler, entegre devreler ve çeşitli analog-dijital bileşenlerde yaygındır.

DIP Bileşenlerinin Temel Özellikleri:

• Delikli Montaj Tekniği: DIP bileşenler, PCB üzerindeki deliklere yerleştirilir ve lehimleme yapılır.
• Boyut: Görece büyük, daha geniş ve yüksek komponentlerdir.
• Dayanıklılık: Fiziksel sağlamlığı ve manuel montaj kolaylığı yüksektir.

SMD (Surface Mount Device) Özellikleri

SMD bileşenler, yüzeye montaj teknolojisiyle üretilmiştir ve PCB yüzeyine doğrudan yerleştirilir. Bu bileşenlerde delik açılmasına gerek yoktur, bu da onları daha kompakt ve yüksek hız gerektiren uygulamalar için uygun hale getirir.

SMD Bileşenlerinin Temel Özellikleri:

• Yüzey Montaj Tekniği: Bileşen doğrudan PCB yüzeyine monte edilir.
• Küçük Boyut: Oldukça küçük ve hafif yapılarıyla devre kartlarında yer tasarrufu sağlarlar.
• Yüksek Frekans Uygunluğu: Yüksek frekanslı devrelerde daha iyi performans gösterirler.

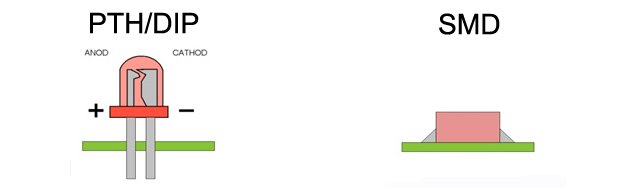

DIP ve SMD Paketleri Arasındaki Temel Farklar

DIP ve SMD Bileşenlerinin Avantaj ve Dezavantajları

DIP Avantajları:

• Kolay Montaj ve Değiştirilebilirlik: Hobi projelerinde elle lehimlemek çok kolaydır, bileşenler gerektiğinde kolayca değiştirilebilir.
• Fiziksel Dayanıklılık: Darbelere karşı daha dayanıklıdır, bu da onları sağlamlık gerektiren uygulamalarda avantajlı hale getirir.

DIP Dezavantajları:

• Büyük Boyut ve Yer Kaplama: DIP bileşenler, PCB’de fazla yer kaplayarak sınırlamalara neden olabilir.
• Karmaşık Otomasyon: DIP bileşenlerin otomatik montajı zor ve maliyetlidir.

SMD Avantajları:

• Kompakt Tasarım: SMD bileşenler çok daha az yer kapladığından, daha küçük ve hafif cihazlar için idealdir.
• Yüksek Performans: Yüksek frekanslı ve hızlı uygulamalar için optimize edilmiştir.

SMD Dezavantajları:

• Montaj Karmaşıklığı: Otomasyon gerektirir ve manuel lehimleme zorlayıcıdır.
• Düşük Fiziksel Dayanıklılık: Fiziksel darbelere karşı daha hassas yapıdadır.
