W3230 Dijital Termostat: Teknik Özellikler Kullanım Kılavuzu

W3230 dijital termostat, geniş sıcaklık aralığı ve yüksek hassasiyetli kontrol yetenekleri ile birçok alanda kullanılan programlanabilir bir modüldür. Endüstriyel sistemlerden hobi projelerine kadar geniş bir kullanım alanına sahiptir. Bu yazıda, W3230’un detaylı teknik özellikleri, bağlantı detayları, kullanım alanları, avantajları ele alınacaktır.

W3230 Dijital Termostatın Teknik Özellikleri

W3230, kullanıcı dostu bir yapıya sahip olmasının yanı sıra, farklı güç seçenekleri ve hassas sıcaklık kontrolü ile dikkat çeker. İşte cihazın temel teknik özellikleri:

• Çalışma Gerilimi: 12V DC, 24V DC veya 220V AC seçenekleri
• Sıcaklık Ölçüm Aralığı: -50°C ila 110°C
• Sensör Tipi: NTC10K su geçirmez prob
• Hassasiyet: ±0.1°C
• Çıkış Rölesi: 10A/220V AC veya 10A/12V DC

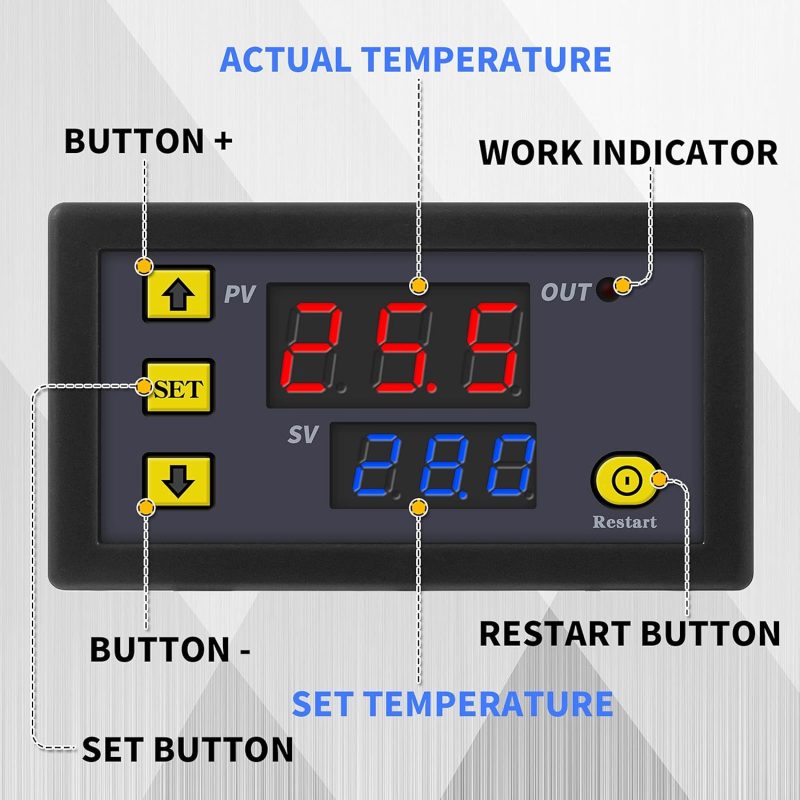

• Ekran: 3 haneli LED göstergeli ekran
• Kontrol Modları: Isıtma ve soğutma desteği
• Gecikme Süresi Ayarı: Röle açma-kapama için ayarlanabilir süre
• Koruma Mekanizmaları: Sensör arızası veya bağlantı kopukluğu algılama
• Kalibrasyon: Kullanıcı tarafından kalibre edilebilir sıcaklık değeri ayarı

W3230, belirlenen sıcaklık aralığında çalışarak röleyi açar veya kapatır. Örneğin, bir ısıtıcı kontrol ediliyorsa, sıcaklık belirlenen minimum seviyeye düştüğünde ısıtıcı devreye girer ve maksimum sıcaklığa ulaşıldığında kapanır.

W3230 Dijital Termostat Bağlantı Şeması ve Kurulumu

W3230’un bağlantıları, kullanılan güç kaynağına ve kontrol edilen yük türüne göre değişiklik gösterir. Bağlantı şeması şu şekildedir:

1. Besleme Bağlantısı:
   • 12V DC, 24V DC modeli için harici adaptör veya batarya kullanılmalıdır.
   • 220V AC modeli doğrudan şebeke elektriğine bağlanmalıdır.
2. Sensör Bağlantısı:
   • Sıcaklık sensörü, termostat üzerindeki ilgili terminallere bağlanmalıdır.
3. Çıkış Yükü (Isıtıcı veya Soğutucu) Bağlantısı:
   • Cihazın röle çıkışları, uygun güç değerine sahip yük ile bağlantılandırılmalıdır.
4. Parametre Ayarları:
   • Kullanıcı, istediği sıcaklık eşiğini belirleyerek cihazı uygun moda ayarlamalıdır.

Bağlantı esnasında, uygun kablo kullanımı ve izolasyon önemlidir. Yanlış bağlantılar, termostatın çalışmasını engelleyebilir veya elektriksel riskler oluşturabilir.

W3230 Dijital Termostatın Kullanım Alanları ve Avantajları

W3230 dijital termostatın yaygın kullanım alanları şunlardır:

• Endüstriyel Uygulamalar: Otomatik sıcaklık kontrol sistemleri, soğutma sistemleri, fırınlar ve üretim hatları
• Evsel Kullanım: Akvaryum sıcaklık kontrolü, sera sıcaklık yönetimi, kuluçka makineleri
• DIY Projeleri ve Hobi Kullanımı: Arduino ve Raspberry Pi projeleriyle entegre edilebilir
• Enerji Verimliliği: Gereksiz enerji tüketimini önleyerek tasarruf sağlar
• Gıda ve Tarım: Fermantasyon süreçleri, sıcaklık kontrollü depolama sistemleri

W3230’un avantajları arasında kolay montaj, programlanabilir parametreler ve uygun maliyetli olması gibi faktörler bulunmaktadır. Ayrıca, kompakt yapısı sayesinde farklı alanlarda rahatlıkla kullanılabilir.
