TB6600 Step Motor Sürücüsü: Teknik Özellikler ve Uygulama Alanları

TB6600 step motor sürücüsü, güçlü motor kontrol performansı sunan ve özellikle endüstriyel otomasyon projelerinde sıkça tercih edilen bir cihazdır. 4.5A kadar akım desteği sağlayan bu sürücü, step motorların hassas bir şekilde hareket etmesini sağlamak için gereken özelliklerle donatılmıştır. Bu yazıda TB6600 step motor sürücüsünün teknik detayları, avantajları, kullanım alanları ve bağlantı özellikleri ele alınacaktır.

TB6600 Step Motor Sürücüsünün Teknik Özellikleri

TB6600, farklı akım ve voltaj değerlerini destekleyerek esnek bir kullanım sunar. İşte öne çıkan teknik özellikleri:

• Çıkış Akımı: TB6600, 0.5A ile 4.5A arasında ayarlanabilir bir çıkış akımına sahiptir. Bu sayede farklı güç gereksinimi olan motorlarla uyum sağlar.
• Çalışma Voltajı: 10V ile 45V DC arasında geniş bir voltaj aralığında çalışır, bu da endüstriyel uygulamalarda yaygın olarak kullanılan güç kaynaklarıyla uyumluluğu artırır.
• Mikrostep Ayarları: 16’ya kadar mikrostep ayarına sahiptir. Bu özellik, step motorun daha yumuşak ve hassas hareket etmesini sağlar. Örneğin, bir motoru tam adımdan 1/16 adıma kadar ayarlayarak çeşitli uygulamalar için daha iyi konumlama elde edilebilir.
• Koruma Özellikleri: Aşırı akım, kısa devre ve aşırı sıcaklık koruması ile donatılmıştır. Bu korumalar, hem motorun hem de sürücünün güvenliğini sağlar ve uzun ömürlü kullanım sunar.

TB6600’ün Sağladığı Avantajlar

Bu sürücü kartının sunduğu bazı avantajlar şunlardır:

1. Geniş Uyum Seçeneği: TB6600, birçok farklı step motor modeliyle uyumlu çalışır. Bu da, projelerde esneklik sağlar ve kullanıcıların çeşitli motor seçenekleri arasından seçim yapabilmesine olanak tanır.
2. Gelişmiş Mikrostep Özelliği: 1/2, 1/4, 1/8 ve 1/16 mikrostep modları, step motor hareketlerini daha hassas hale getirir. Özellikle 3D yazıcı, CNC makineleri gibi uygulamalarda daha pürüzsüz hareketler elde edilmesine yardımcı olur.
3. Yüksek Dayanıklılık: Endüstriyel standartlarda koruma özelliklerine sahip olması, bu sürücünün zorlu ortamlarda bile güvenilir bir performans sergilemesini sağlar. Aşırı ısınmaya ve kısa devrelere karşı korumalı yapısı, endüstriyel projelerde güvenli kullanım sunar.

Kullanım Alanları ve Uygulamalar

TB6600 step motor sürücüsü, güçlü ve hassas kontrol gerektiren birçok uygulama için uygundur. Başlıca kullanım alanları şunlardır:

• CNC Makineleri: Bu sürücü, CNC makinelerinde step motorların hassas ve doğru hareket etmesini sağlar. Mikrostep özelliği ile pürüzsüz kesimler yapılmasını destekler.
• 3D Yazıcılar: 3D yazıcılar, hassas konumlama ve yumuşak hareket gerektirir. TB6600, bu yazıcılarda daha hassas katman çıkarmada ideal bir çözümdür.
• Robotik Sistemler: Özellikle hareketli kollar ve konumlandırma uygulamaları gibi robotik sistemlerde yaygın olarak kullanılır. Bu sürücü, robotların daha hassas ve kontrollü hareket etmesini sağlar.

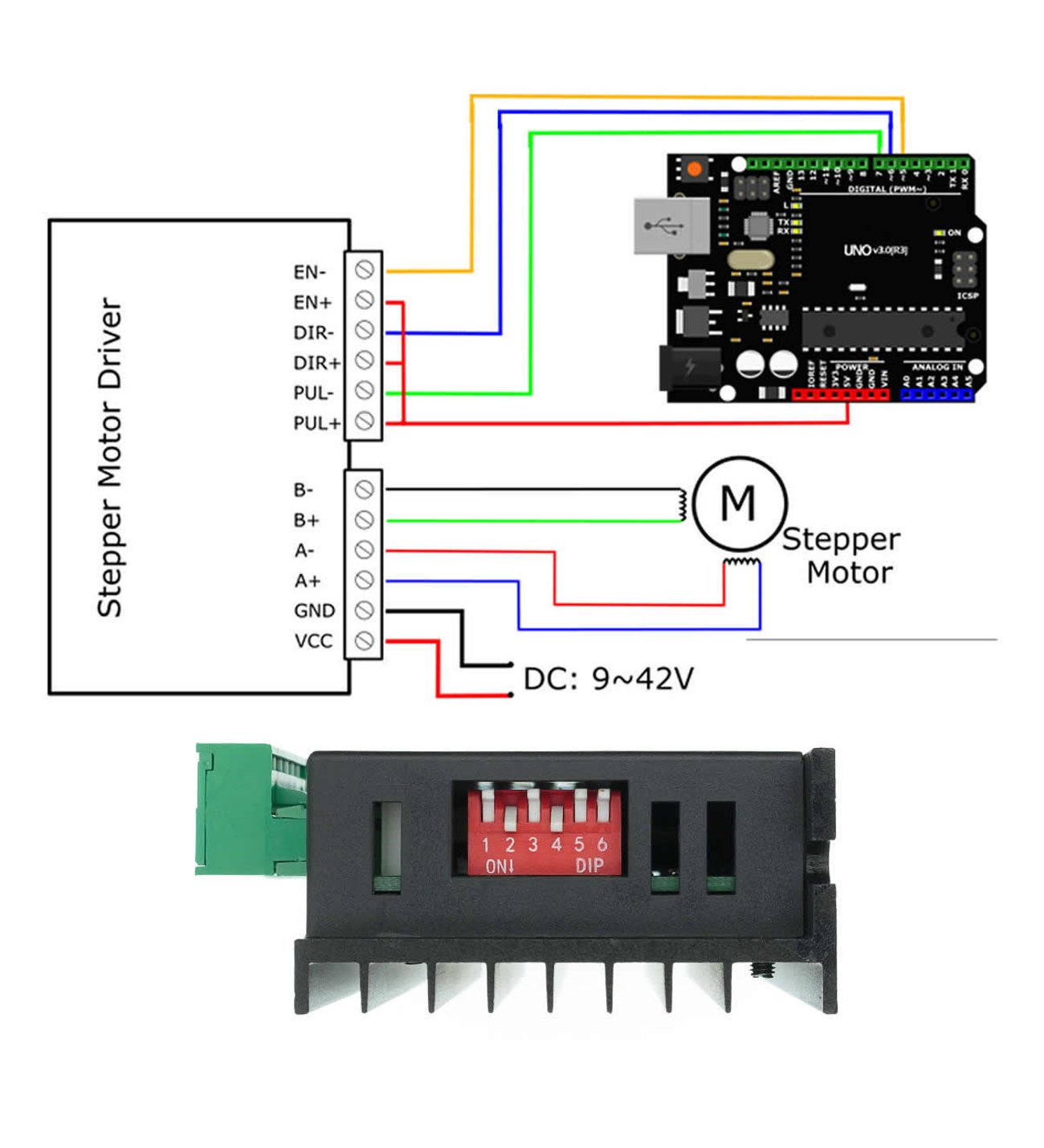

TB6600 Bağlantı Yapısı

TB6600’ün kurulumu ve bağlantısı oldukça basittir. İşte adım adım bağlantı rehberi:

1. Güç Girişi: TB6600, 10V-45V DC güç kaynağı ile beslenir. Güç kaynağı bağlantıları dikkatle yapılmalıdır; aksi takdirde sürücü zarar görebilir.
2. Motor Bağlantısı: A ve B terminali, step motor bağlantısı içindir. Motorun kabloları bu terminallere bağlanarak motorun dönüş yönü ve hızı kontrol edilir.
3. Sinyal Girişleri: TB6600 üzerinde, STEP ve DIRECTION pinleri yer alır. Bu pinler mikrodenetleyici veya kontrol kartından gelen sinyalleri alarak motorun hareketini sağlar. Örneğin, bir Arduino ile kullanırken, STEP pini motorun adımlarını, DIRECTION pini ise yönünü belirler.
4. Enable Pini: Sürücünün aktif veya pasif hale getirilmesini sağlayan bir enable pini bulunur. Bu pin sayesinde, motor sürücü devre dışı bırakılarak enerji tasarrufu yapılabilir.

TB6600’ün Çalışma Prensibi

TB6600, H-köprüsü sürücü mantığını kullanarak step motorları çalıştırır. H-köprüsü tasarımı sayesinde akım, motor sargılarında ileri veya geri yönlendirilerek motorun adım hareketleri sağlanır. Bu prensip, step motorun her bir adımda belirli bir konuma geçmesine olanak tanır.

Mikrostep modundayken, her bir adıma düşen akım, daha küçük adımlara bölünerek motorun yavaşça hareket etmesi sağlanır. Böylece, yüksek doğruluk gerektiren uygulamalarda daha hassas sonuçlar elde edilir.

TB6600 Kullanımında Dikkat Edilmesi Gereken Noktalar

TB6600 step motor sürücüsünü kullanırken aşağıdaki unsurlara dikkat etmek önemlidir:

• Soğutma Gereksinimi: Yüksek akımlarda çalışırken sürücünün soğutulması gerekebilir. Aksi takdirde, aşırı ısınma nedeniyle devre zarar görebilir.
• Akım Ayarı: Motorun nominal akımına uygun akım ayarı yapılmalıdır. Yanlış akım ayarları, motorun veya sürücünün hasar görmesine neden olabilir.
• Kablolama ve Topraklama: Doğru kablolama ve topraklama yapılması, sinyal gürültüsünü azaltır ve sistemin daha stabil çalışmasını sağlar. Özellikle endüstriyel uygulamalarda kablo düzenlemesine dikkat edilmelidir.

TB6600’ün Diğer Step Motor Sürücülerine Göre Avantajları

Özellikle endüstriyel projelerde kullanılan diğer sürücülere göre TB6600’ün bazı belirgin avantajları şunlardır:

• Geniş Çalışma Voltaj Aralığı: 10V-45V aralığı, daha geniş bir motor seçeneği sunarak çeşitli uygulamalarda kullanılabilirliğini artırır.
• Güçlü Akım Desteği: 4.5A’ya kadar olan çıkış akımı sayesinde, güçlü motorları da sürmek mümkündür. Bu özellik, özellikle büyük yüklerin taşınması veya zorlu ortam koşulları için idealdir.
• Ekonomik Çözüm: Endüstriyel kalitede bir sürücü olarak uygun maliyetlidir. Bu sayede, orta ve küçük ölçekli projelerde maliyet etkin bir seçenek sunar.

TB6600 step motor sürücüsü, güçlü akım kapasitesi, geniş çalışma voltaj aralığı ve hassas mikrostep ayarları ile endüstriyel ve hobi projelerinde sıklıkla tercih edilen bir motor sürücüdür. Yüksek dayanıklılık ve geniş uyumluluk özellikleri, bu sürücüyü CNC makinelerinden robotik projelere kadar birçok alanda ideal bir seçenek haline getirir.
